◎シャーシ・パンチの選び方
　ケースにきれいな丸い穴を簡単に開けられたら便利ですよね、そこでシャーシ・パンチの登場です。
決まったサイズしか開けられないけど仕上がりの良さはバッチリです。
＜シャーシ・パンチの役割＞
　シャーシパンチは丸い穴が専門ですが、穴の大きさが固定となります。
１．まず穴を開ける部分に印を付けましょう。
２．中心にドリルで先穴を開けます。（先穴として１０Φｍｍの穴が必要でできない場合リーマーで穴を広げます）
３．パンチの土台（下側）を外し刃先を上から穴に差す
４．土台側をしたから回しながら止まるまで回して下さい。
５．上のシャフトの穴に付属の棒を差しぐるぐる回し力がなくなったら終了です。
６．土台を外してできあがりです、ご苦労様でした。
＜参考＞
　ＨＯＵＺＡＮのシャーシ・パンチはシャフトの部分が六角形ですので棒を差さずにモンキーレンチで回すと楽に穴が開けられます。但し楽だと言って無理にすると工具自体が壊れますのでほどほどにして回してね！
　＜この工具の役割は何があるの？＞　

・固定の丸穴を開けれる専用工具です。
ＸＸ　やってはダメ！　ＸＸ

　板材によって限界の厚みがありますので説明書に従い穴あけを行って下さいい。
　刃がダメになりますしケース自体もダメージを受けます。
＜購入アドバイス＞
・ケース加工が必要になった時に購入しましょう。
（電子キットの製作から電子工作へと変化した時に必要になるでしょう。）
・シャーシ・パンチ自体の種類はそんなにありませんので好きな方を選択して下さい。工具屋さんに置いてあるところでもあるので見てみましょう。価格的にはホーザンは６，０００円位でエンジニアは４，２００円位となっています。

＜参考＞
　シャーシ・パンチはここでは手動手回し式ですが、油圧タイプ（かなり高価）の物や電動式（もっと高価）もあります。電動式の場合は丸穴も角穴もいろいろと揃えることができ先穴もいりませんので便利です。価格的には非常に高いのでここでは参考程度に考えて下さい。
　＜＜　工具のサンプル写真　一覧表　＞＞
※この写真は各社のホームページより抜粋した物です（２００４年６月現在）
HOZAN ENGNEER
シャーシ・パンチ
シャーシーパンチ 16/18/21/25/30
リーマー K-4-A?
シャーシーパンチ 16, 18, 20, 25, 30mm
リーマー 12mm（下孔用）

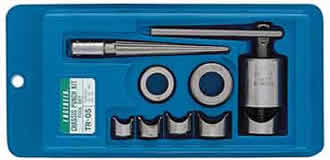

品番 K-83 TR-05L
油圧式
パンチ
　　　ＨＰ－１　　　　　　　ＧＰ－Ⅲ（ともに株リードで販売）
